Phân biệt Danpla chống tĩnh điện: vì sao người mua điện tử cần quan tâm
Hai tấm Danpla đặt cạnh nhau có thể trông giống hệt. Cùng cấu trúc sóng, cùng độ dày, cùng cầm nhẹ tay. Nhưng một tấm bảo vệ linh kiện, tấm còn lại âm thầm phá hỏng chúng.
Tấm Danpla thường là vật liệu cách điện. Nó tích điện khi cọ xát và phóng tia khi chạm vào linh kiện. Với bo mạch, chip hay đầu đọc, một lần phóng tĩnh điện đủ gây lỗi ẩn. Sản phẩm vẫn chạy lúc kiểm, rồi hỏng sau vài tuần ngoài thị trường.
Danpla chống tĩnh điện được thiết kế để tiêu tán điện tích có kiểm soát. Người mua ngành điện tử, dược phẩm hay cơ khí chính xác cần chọn đúng loại. Mua nhầm không chỉ tốn tiền vật tư. Nó kéo theo chi phí bảo hành và mất uy tín với khách. Bài viết chỉ ra cách phân biệt Danpla chống tĩnh điện với loại thường nhanh và chắc.
Thiệt hại do phóng tĩnh điện thường ở dạng lỗi ẩn. Linh kiện không hỏng ngay mà suy giảm dần. Chi phí thật nằm ở khâu bảo hành và thu hồi. Chọn đúng vật liệu ngay từ đầu rẻ hơn nhiều lần.
Bản chất khác nhau giữa hai loại tấm
Cả hai đều làm từ hạt PP nguyên sinh, cùng dạng sóng rỗng ở giữa. Điểm khác nằm ở khả năng dẫn và tiêu tán điện tích trên bề mặt. Hiểu đúng cơ chế này giúp bạn không bị đánh lừa bởi vẻ ngoài.
Tấm Danpla thường: vật liệu cách điện
PP nguyên chất là chất cách điện tốt. Điện trở bề mặt của tấm thường vượt 10¹² Ω/sq. Điện tích sinh ra khi ma sát không đi đâu được. Nó nằm lại trên bề mặt cho tới khi gặp vật dẫn và phóng ra đột ngột.
Đặc tính này vô hại với hàng cơ khí, thực phẩm hay nông sản. Nhưng với linh kiện nhạy tĩnh điện thì đây là rủi ro. Đó là lý do tấm thường không nên dùng làm vách hộp linh kiện.
Danpla chống tĩnh điện: phủ bề mặt hay trộn dẫn điện
Loại chống tĩnh điện có hai công nghệ chính. Loại phủ hoạt chất bề mặt (antistatic) thường trong hoặc hồng. Hoạt chất hút ẩm tạo lớp dẫn mỏng, giúp giảm phát sinh điện tích. Hiệu quả loại này giảm dần theo thời gian và độ ẩm môi trường.
Loại thứ hai trộn carbon dẫn điện vào hạt nhựa, cho màu đen đặc trưng. Khả năng tiêu tán điện nằm sâu trong vật liệu nên bền vĩnh viễn. Loại đen này phổ biến nhất cho vách ngăn và khay đựng linh kiện điện tử. Tham khảo thêm cấu tạo tại trang tấm nhựa Danpla.
Ngành nào bắt buộc dùng loại chống tĩnh điện
Không phải ngành nào cũng cần tới cấp chống tĩnh điện. Nhóm cần rõ nhất là điện tử và bán dẫn. Bo mạch, cảm biến và ổ cứng đều nhạy với phóng điện. Vì thế khu SMT gần như luôn dùng vách và khay tiêu tán.
Ngoài điện tử, dược phẩm phòng sạch cũng quan tâm tới bụi tĩnh. Cơ khí chính xác và quang học tránh hạt bụi bám bề mặt. Một số dây chuyền ô tô có mô đun điện tử nhạy tương tự. Khi hàng của bạn thuộc các nhóm này, hãy cân nhắc cấp phù hợp.
Bốn cách nhận biết tấm chống tĩnh điện
Không có cách nào tuyệt đối nếu chỉ nhìn thoáng qua. Nhưng phối hợp vài dấu hiệu sẽ cho kết luận đáng tin. Dưới đây là bốn cách xếp từ nhanh tới chắc chắn nhất.
Nhận biết bằng mắt: màu sắc và ký hiệu

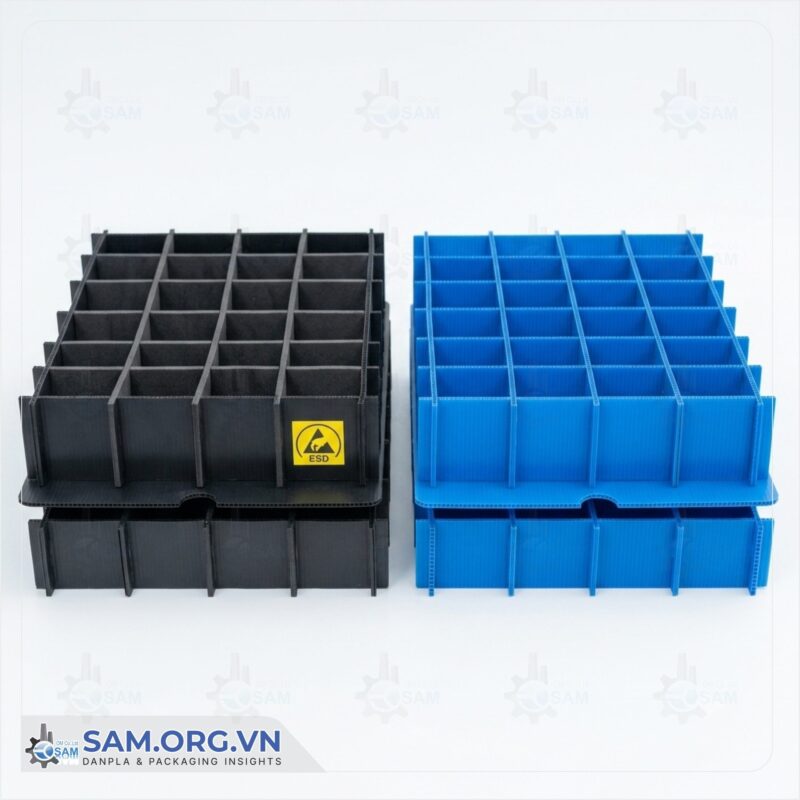

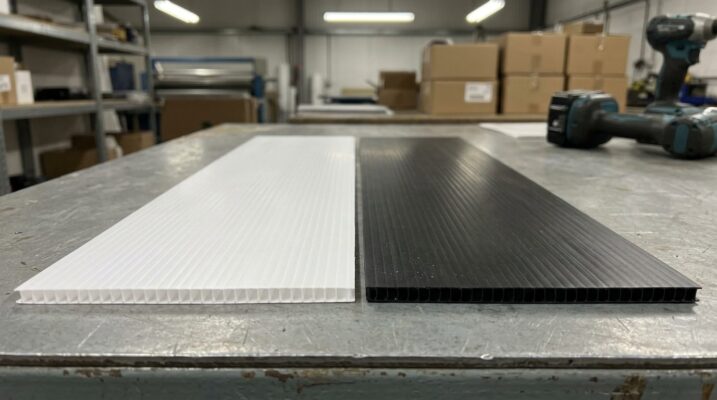

Danpla chống tĩnh điện dạng dẫn điện gần như luôn màu đen. Loại phủ bề mặt hay có màu hồng hoặc trong mờ. Tấm thường thì đủ màu: trắng, xanh, vàng, đỏ. Cách phân màu này được nêu rõ trong bài màu sắc tấm Danpla.
Nhiều nhà sản xuất in ký hiệu ESD hoặc mã lô lên bề mặt. Tem sản phẩm ghi rõ điện trở bề mặt hoặc cấp dissipative. Màu đen chưa chắc là chống tĩnh điện, vì có tấm đen chỉ nhuộm màu. Vậy nên màu sắc chỉ là gợi ý ban đầu, không phải bằng chứng.
Nhận biết qua bề mặt và cảm quan
Loại trộn carbon thường có bề mặt mờ, ít bóng. Khi nghiêng dưới ánh sáng, nó không phản chiếu gắt như tấm nhuộm. Sờ tay cũng cảm nhận được độ nhám nhẹ hơn. Đây chỉ là dấu hiệu bổ sung, không thay được phép đo.
Loại phủ bề mặt đôi khi để lại lớp màng hơi trơn. Trong môi trường khô, lớp này bám bụi ít hơn tấm thường. Quan sát vệt bụi trên bề mặt là mẹo nhanh tại kho. Tuy vậy, mẹo này dễ sai khi độ ẩm thay đổi.
Nhận biết bằng phép đo điện trở bề mặt
Đây là cách chắc chắn duy nhất. Dùng đồng hồ đo điện trở bề mặt (surface resistance meter) đặt hai điện cực lên tấm. Máy đọc giá trị theo đơn vị Ω/sq. Tấm cách điện cho giá trị vượt thang đo. Tấm chống tĩnh điện cho số nằm trong dải tiêu tán.
Nếu không có máy, hãy yêu cầu nhà cung cấp phiếu đo (test report). Phép đo nên theo chuẩn IEC 61340-5-1 hoặc ANSI/ESD S20.20. Với lô nhập lớn, đo mẫu ngẫu nhiên vài tấm là bước kiểm tra đầu vào nên có.
Đối chiếu phiếu đo và datasheet
Mỗi lô hàng đạt chuẩn nên đi kèm datasheet và phiếu đo. Tài liệu ghi rõ cấp vật liệu, dải điện trở và tiêu chuẩn áp dụng. Đối chiếu mã lô trên tấm với số trên phiếu là bước cuối. Nếu số liệu khớp, bạn có bằng chứng truy xuất được.
Thiếu hồ sơ là dấu hiệu cần thận trọng. Một số nơi bán tấm nhuộm đen như hàng chống tĩnh điện. Yêu cầu phiếu đo trước khi nhập giúp loại rủi ro này. Với đơn lặp lại, hãy lưu datasheet để so sánh giữa các lần giao.
Cần tư vấn thông số kỹ thuật phù hợp với dây chuyền sản xuất của bạn? Liên hệ đội ngũ kỹ thuật SAM, miễn phí và không ràng buộc: 0374.635.463 (Mrs. Nguyệt)
Phân loại theo dải điện trở bề mặt
Chống tĩnh điện không phải một mức duy nhất. Ngành công nghiệp chia vật liệu thành các cấp theo điện trở bề mặt. Nắm dải này giúp bạn đặt đúng loại, không thừa cũng không thiếu.
| Cấp độ | Điện trở bề mặt (Ω/sq) | Đặc điểm chính |
|---|---|---|
| Dẫn điện (conductive) | dưới 10⁵ | Tiêu điện nhanh nhất, dùng nơi yêu cầu ngặt |
| Tiêu tán (dissipative) | 10⁶ đến 10¹¹ | Tiêu điện có kiểm soát, phổ biến cho bao bì điện tử |
| Chống bám (antistatic) | 10⁹ đến 10¹² | Giảm phát sinh điện tích và bám bụi bề mặt |
| Cách điện (tấm thường) | trên 10¹² | Không kiểm soát tĩnh điện |
Chọn cấp độ nào cho ứng dụng nào

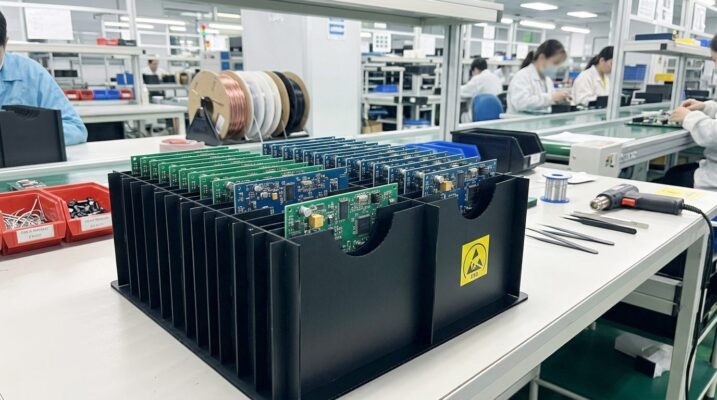

Vách ngăn và khay đựng bo mạch nên dùng cấp tiêu tán. Dải 10⁶ đến 10⁹ Ω/sq cân bằng giữa an toàn và chi phí. Khu vực lắp ráp chip nhạy cảm có thể cần cấp dẫn điện. Loại phủ bề mặt hợp cho bao bì tạm, vòng đời ngắn.
Chọn cấp quá cao gây lãng phí, chọn quá thấp thì không đủ bảo vệ. Yếu tố quyết định là mức nhạy tĩnh điện của linh kiện. Bộ phận kỹ thuật ESD của nhà máy thường có sẵn thông số này. Khi chưa rõ, hãy gửi mẫu linh kiện để nhà cung cấp đề xuất cấp phù hợp.
Độ bền của khả năng chống tĩnh điện
Không phải cấp nào cũng giữ tính năng như nhau theo thời gian. Loại trộn carbon giữ điện trở ổn định trong suốt vòng đời. Nhiệt độ và độ ẩm gần như không làm nó thay đổi. Vì thế loại này hợp bao bì quay vòng nhiều lần.
Loại phủ bề mặt phụ thuộc vào độ ẩm không khí. Trong phòng khô, lớp dẫn mỏng đi và điện trở tăng. Sau nhiều lần lau rửa, hiệu quả cũng giảm dần. Nếu ứng dụng cần độ bền lâu, hãy ưu tiên loại trộn carbon.
Vì sao độ ẩm ảnh hưởng đến kết quả đo
Điện trở bề mặt thay đổi theo nhiệt độ và độ ẩm. Cùng một tấm có thể cho hai số khác nhau ở hai phòng. Vì vậy tiêu chuẩn đo yêu cầu ghi rõ điều kiện môi trường. Thông thường phép đo thực hiện ở độ ẩm và nhiệt độ chuẩn.
Loại phủ bề mặt nhạy với độ ẩm hơn loại trộn carbon. Khi so sánh giữa các lô, hãy đo trong cùng điều kiện. Bỏ qua yếu tố này dễ dẫn tới kết luận sai. Ghi lại nhiệt độ và độ ẩm lúc đo là thói quen nên có.
Đặt gia công đúng loại cho dây chuyền của bạn
Chọn đúng cấp mới là nửa đầu công việc. Nửa còn lại là tìm đơn vị gia công giữ ổn định thông số qua từng lô. Vật liệu chống tĩnh điện dễ sai lệch nếu trộn carbon không đều hoặc phủ hoạt chất mỏng.
SAM sản xuất tấm và vách Danpla chống tĩnh điện từ PP nguyên sinh, dày 2 đến 10mm. Mỗi lô đi kèm thông số điện trở bề mặt để khách kiểm tra đầu vào. Nhà máy đạt ISO 9001:2015 và ISO 14001:2015, công suất hơn 150 tấn mỗi tháng. Các khách hàng điện tử như Canon, LG hay Sumitomo Electric đặt ra yêu cầu ESD khắt khe.
Với dòng vách ngăn, đội kỹ thuật cắt bế CNC theo khay linh kiện cụ thể. Chi tiết dòng này được trình bày trong bài vách ngăn Danpla ESD. Cách chọn bao bì cho công đoạn dán linh kiện xem tại bao bì linh kiện SMT. Gửi mẫu linh kiện là cách nhanh nhất để nhận đề xuất đúng cấp.
Những nhầm lẫn thường gặp khi mua
Nhiều người mua chỉ nhìn màu để kết luận. Vì vậy họ nhận tấm nhuộm đen như hàng chống tĩnh điện. Người khác bỏ qua phiếu đo cho nhanh. Tuy nhiên, cách làm tắt này thường lộ ra ở lỗi hiện trường.
Một lỗi khác là trộn nhiều cấp trên cùng dây chuyền. Ví dụ khay tiêu tán đi với nắp cách điện vẫn còn rủi ro. Vì thế nên giữ mọi bề mặt tiếp xúc trong cùng một kế hoạch ESD. Rà soát cả đường đi của hàng quan trọng hơn từng chi tiết.
Thông số cần ghi rõ khi đặt hàng
Một đơn hàng rõ ràng giúp tránh nhận nhầm cấp. Nên ghi bốn thông số cốt lõi vào đơn. Thứ nhất là cấp vật liệu, ví dụ tiêu tán hay dẫn điện. Thứ hai là dải điện trở bề mặt mong muốn theo Ω/sq.
Thứ ba là độ dày và màu, ví dụ đen 3mm. Thứ tư là yêu cầu phiếu đo theo IEC 61340-5-1. Ghi kèm ứng dụng cuối cũng giúp nhà cung cấp tư vấn đúng. Đơn càng cụ thể, sai sót giao hàng càng ít.
Câu hỏi thường gặp
Tấm Danpla đen có phải luôn là loại chống tĩnh điện?
Không. Màu đen thường gắn với loại trộn carbon, nhưng vẫn có tấm đen chỉ nhuộm màu thẩm mỹ. Cách chắc chắn là đo điện trở bề mặt hoặc xem phiếu đo của nhà cung cấp. Đừng kết luận chỉ dựa vào màu.
Loại phủ bề mặt và loại trộn carbon khác nhau ra sao?
Loại phủ bề mặt tạo lớp dẫn mỏng bên ngoài, hiệu quả giảm theo thời gian và độ ẩm. Loại trộn carbon có tính tiêu tán nằm trong toàn khối vật liệu nên bền lâu dài. Với bao bì tái sử dụng nhiều vòng, loại trộn carbon đáng tin hơn.
Đo điện trở bề mặt cần thiết bị gì?
Bạn cần một đồng hồ đo điện trở bề mặt có hai điện cực chuẩn. Đặt máy lên bề mặt tấm và đọc giá trị theo Ω/sq. Phép đo nên theo chuẩn IEC 61340-5-1 hoặc ANSI/ESD S20.20 để so sánh nhất quán giữa các lô.
Danpla chống tĩnh điện có gia công cắt gấp như tấm thường không?
Có. Cả hai đều cắt, gấp gân và bế được bằng cùng công nghệ. Điểm cần lưu ý là giữ sạch bề mặt để không làm giảm khả năng tiêu tán. Với loại phủ bề mặt, nên tránh lau bằng dung môi mạnh.
